Из чего состоит пластиковое окно: инженерный разбор

Прочтение 11 минут

26.12.2025

Сборка пластикового окна на производстве: проверка геометрии рамы и качества соединений

Вокруг пластиковых окон много рекламных упрощений, поэтому мы подготовили краткий и достоверный технический обзор, основанный на практическом опыте подбора и эксплуатации оконных конструкций. Этот материал написан не ради привлечения трафика — его задача показать, какие инженерные параметры действительно определяют качество окна и почему ориентироваться только на бренд или количество камер — ошибка. В действительности на тепло - и шумоизоляцию, а также на срок службы окна влияют состав ПВХ-компаунда, геометрия профиля, армирование, глубина посадки стеклопакета и стабильность всех узлов при длительной эксплуатации.

ПВХ-профиль: материал и геометрия

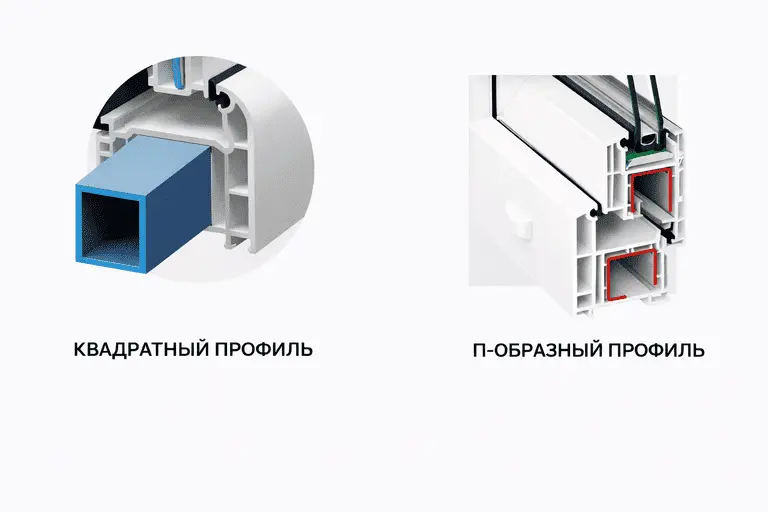

Армирование ПВХ-профиля: квадратный и П-образный стальной усилитель внутри рамы

Качественный профиль изготавливается из стабилизированного ПВХ-компаунда, сохраняющего геометрию в диапазоне температур примерно от −50 до +60 °C. Количество камер влияет на теплоизоляцию, но ключевыми параметрами остаются монтажная глубина профиля (60, 70, 80 мм и выше) и толщина внешних стенок.

Толщина наружных стенок профиля является не маркетинговым параметром, а нормируемой величиной. В европейской практике ориентиром служит стандарт DIN EN 12608, который классифицирует ПВХ-профили по толщине внешних стенок. Профили класса A имеют толщину наружной стенки около 3,0 мм, что обеспечивает достаточную жёсткость рамы и стабильное удержание фурнитуры на протяжении всего срока службы. Стандарты допускают использование профилей с более тонкими стенками, но они имеют меньший запас прочности и устойчивости геометрии, особенно при температурных нагрузках и использовании тяжёлых стеклопакетов. Именно поэтому класс профиля по DIN EN 12608 является более объективным показателем качества, чем количество камер.

Армирование и устойчивость конструкции

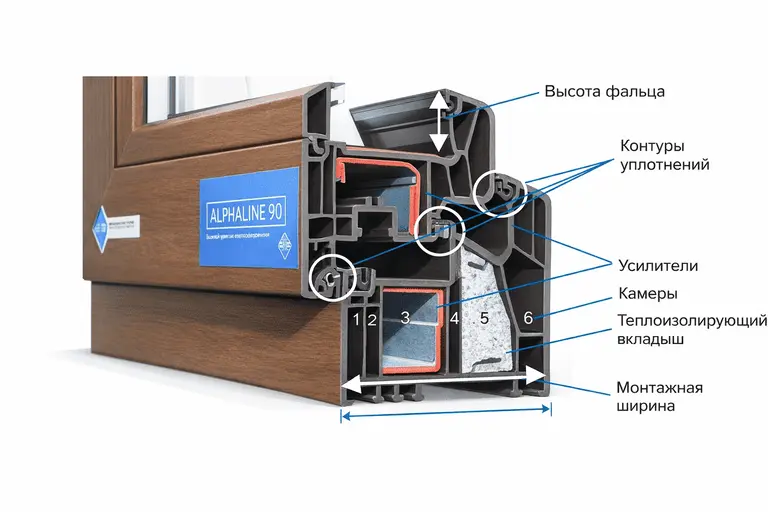

Сечение ПВХ-профиля с указанием камер, армирования, уплотнителей, высоты фальца и монтажной ширины

ПВХ обладает выраженным температурным расширением и не рассчитан на восприятие серьёзных нагрузок, поэтому внутри профиля используется стальная арматура толщиной 1,2–1,5 мм. Она компенсирует температурные деформации пластика и обеспечивает жёсткость конструкции.

Незамкнутое армирование используется в стандартных окнах и обеспечивает базовую устойчивость. Замкнутое армирование формирует жёсткий контур, который значительно лучше противостоит скручиванию и прогибу, особенно при больших створках и тяжёлых стеклопакетах. Форма и качество армирования во многом определяют, сохранит ли окно свою геометрию через 5–10 лет эксплуатации.

Высота фальца и теплотехнические характеристики

Фальц — это глубина установки стеклопакета в створке. В современных системах она обычно составляет 18–26 мм. Чем глубже стеклопакет утоплен в профиль, тем дальше от внутренней поверхности смещается холодная зона. Это снижает теплопотери, уменьшает риск образования конденсата и повышает устойчивость окна к промерзанию. Даже разница в несколько миллиметров по фальцу может быть заметна в холодное время года.

Прижим створки и работа фурнитуры

Герметичность окна зависит не только от профиля, но и от системы прижима. Современная фурнитура обеспечивает равномерный прижим створки по всему периметру, рассчитанный на работу уплотнителей при отрицательных температурах.

Недостаточный или неравномерный прижим приводит к появлению зазоров через несколько лет эксплуатации, поэтому в инженерных системах большое внимание уделяется форме цапф и количеству точек запирания.

Стеклопакет: важнее формула, а не камерность

Камерность стеклопакета часто воспринимается упрощённо. На практике гораздо важнее, какое стекло используется и чем заполнены камеры, чем само количество камер.

Энергосберегающее стекло с низкоэмиссионным покрытием отражает тепловое излучение обратно в помещение. За счёт этого однокамерный стеклопакет с таким стеклом в ряде случаев может иметь более высокое сопротивление теплопередаче, чем двухкамерный стеклопакет с обычными стёклами. Это особенно актуально для профильных систем с глубокой посадкой стеклопакета.

Заполнение камер осушенным воздухом обеспечивает стабильные характеристики на протяжении всего срока службы. Использование аргона или криптона повышает теплотехнические показатели, но реальный эффект зависит от качества герметизации. Дополнительная камера без энергосберегающего покрытия сама по себе не даёт значительного прироста теплоизоляции.

Внутри дистанционной рамки находится осушитель — абсорбирующие гранулы, которые поглощают остаточную влагу и предотвращают запотевание стеклопакета изнутри на протяжении всего срока его службы.

Уплотнители и ресурс герметичности

Уплотнители работают в условиях постоянных деформаций, воздействия ультрафиолета и мороза. В качественных системах используются уплотнители из EPDM или высококачественного термопластичного эластомера, сохраняющие эластичность при температуре до −40 °C. Их реальный срок службы составляет около 10–15 лет без потери основных свойств.

Заводские испытания и контроль качества

Современные профильные системы проходят комплекс заводских испытаний. Проверяется прочность угловых соединений, устойчивость к деформациям, долговечность сварных швов и поведение конструкции при температурных циклах. Также проводятся испытания оконных блоков на ветровую нагрузку, герметичность и водонепроницаемость.

Результаты этих испытаний используются для корректировки геометрии профиля, состава компаунда и конструктивных узлов, что обеспечивает стабильную работу окон в реальных условиях эксплуатации.

Итог

Качественное ПВХ-окно — это результат инженерного баланса. Здесь важны не отдельные цифры в характеристиках, а сочетание материала профиля, толщины стенок, формы армирования, глубины фальца, правильно подобранного стеклопакета и надёжной системы прижима. Именно такой подход позволяет окну сохранять тепло, тишину и геометрию десятилетиями, а не только в первые годы после установки.
